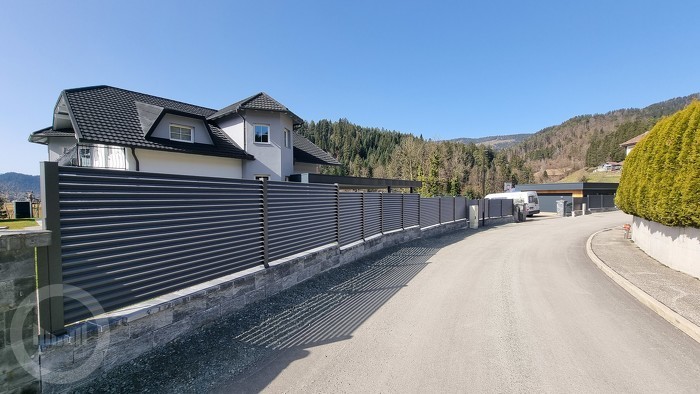

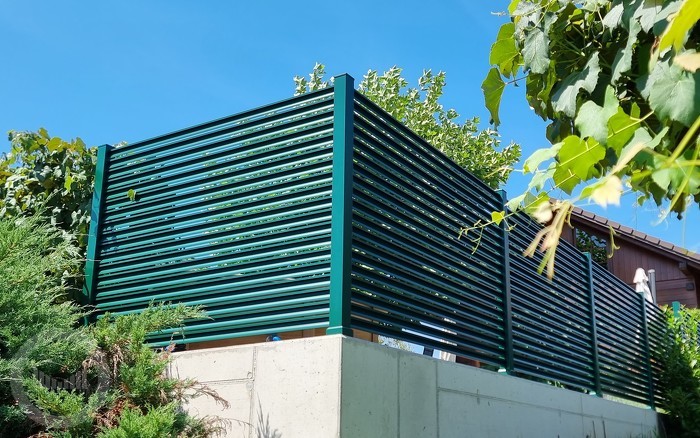

Dvorišna vrata H-line ALU-RV-0-3

U razvoju Mastnak sustava glavni pokretač nam je bio razviti sustav vrata koji će sa svojim vrhunskim rješenjima pružati jednostavnu montažu. Električnu instalaciju treba obaviti osoba kvalificirana za taj posao i mora se pridržavati propisa prema EN 13241-1:2003+A1:2011 standardu i prema planu izgradnje i nacrta elektične instalacije kojeg proizvođač vrata daje prema prethodnom dogovoru. Vrata Mastnak sustava može instalirati jedino osoba kvalificirana i ovlaštena za takav posao od strane tvrtke.

BOJE

Aluminij se može bojiti s tekućim bojama ili bojama u prahu. U poduzeću Mastnak ogradni sustavi koristimo boje u prahu, koje nisu štetne za okolinu jer ne sadrže brzo hlapljivih organskih otapala; a kod bojenja ne upotrebljavamo razrjeđivače. Koristimo visokokvalitetne poliesterske boje koje su otporne na UV zrake.

Bojanje se sastoji od dvije faze:

1. faza pripreme površine: Priprema površine, pogotovo aluminija, je najvažnija operacija u postupku zaštite aluminija. U svijetu, kao i kod nas, priprema površine se obavlja s kemijskim procesom. Bezkromatni sloj na aluminiju osigurava odlično prianjanje boje. Postupak pripreme se obavlja s uranjanjem aluminija u devet bazena s odgovarajućim kemijskim tvarima. Nakon kemijske obrade aluminij je spreman za nanošenje boje;

2. nanošenje boje: Nanošenje boje (praha) izvodimo s automatskim odnosno ručnim pištoljima na temelju elektrostatike u posebnoj kabini. Nakon nanošenja boje ogradni elementi putuju u peć gdje se prah polimerizira na temperaturi od 180–200 °C otprilike 10 minuta. Nanošenje boje jednakomjerno je po cijeloj površini a iznosi 60–80 mikrometara.

MASTNAK boje za aluminij

1. Standardne MASTNAK boje (prema RAL skali spektra boja):

1 - RAL 9010 MAT - BIJELA

2 - RAL 6005 MAT - ZELENA

3 - RAL 8017 FINOSTRUKTURNA - SMEĐA

1	2	3

2. Metalne boje:

4 - MARELICA

5 - KVARC

6 - RAL 80019 FINOSTRUKTURNA - SMEĐA

7 - RAL 9006 FINOSTRUKTURNA -  METALIK

8 - ANTRACIT

9 - RAL 7016 FINOSTRUKTURNA - ANTRACIT

10 - PJEŠČANA

11 - CORTEN SVIJETLI

12 - CORTEN TAMNI

4	5	6	7	8	9	10	11	12

3. Druge boje

Po narudžbi bojimo i s drugim bojama prema RAL ton karti.

NJEGA PROIZVODA OD PRAŠNO BOJANOG ALUMINIJA I DRVNO-PLASTIČNOG KOMPOZITA

Redovito pranje i čišćenje je od ključne važnosti.
Svaka površina zahtijeva redovito čišćenje, a ne samo dijelove koji su zaštićeni od kiše. Sve površine moraju biti oprane mekanom četkicom i blagim pH neutralnim deterdžentom, nakon čega slijedi ispiranje sa slatkom vodom. Na taj način iz površine se uklone tvari koje smetaju kao što su čestice prljavštine, prašine iz zraka, agresivna sol i vodeni kamenac.

Učestalost pranja ovisi o mjestu instaliranih proizvoda:
- manje opterećeno područje je krajolik na cjelini,
- više opterećeno područje je gradsko područje,
- najopterećenije područje je područje uz more.

Slično kao i kod vašeg automobila redovitim pranjem i čišćenjem održavate lijepi izgled i vrijednost vaših proizvoda.

NAPOMENA: Boje na ekranu mogu se razlikovati od pravih boja.

Sastav pogona kliznih vrata na električki pogon

Sastoji se od elektromehaničkog pogona za upravljanje kliznih dvorišnih vrata. Sadrži elektronsku kontrolnu jedinicu i prijemnik za radio-frekvencijsko upravljanje. Djeluje uz pomoć električke energije iz mreže, a tijekom nestanka struje postoji mogućnost rada uz pomoć baterije. U izvanrednim slučajevima moguće je deblokirati motor koristeći posebni ključ i vrata otvoriti ručno.

PREDNOSTI

1. Zbog priključka na niski napon (24 V) automatika je za korisnika sigurnija od automatike koja radi na 230 V.
2. Ako klizna vrata za vrijeme otvaranja ili zatvaranja nalete na prepreku, automatika nju otkriva i vrata se odmaknu od prepreke (zaštita u oba smjera).
3. Automatika nam pruža mogućnost osobnog prelazka. To znači da možemo klizna vrata otvarati za dužinu osobnog prelazka pomoću daljinskog upravljača ili tipke šifratora.
4. 24 V automatika omogućuje nam da na želju kupca instaliramo bateriju. Dakle, čak i u vremenu kada u mreži nema struje, vrata rade nesmetano.
5. Jer je automatika pod naponom samo kada radi (obavlja posao), smanjuje se mogućnost udara munje.
6. Fotoćelije omogućuju podešavanje vertikalno i horizontalno.
7. Montažu izvodi za to ovlašteni i obučeni monter.
8. Rezervni dijelovi i servis zajamčeni.
9. Jamstvo 12 ili 24 mjeseci.

Osnovni paket pogona sa serijskim brojem proizvođača
-  24 V motor (1 kom)
-  kontrolna ploča u sklopu motora sa ugrađenim prijemnikom 24 V (1kom)
-  završni magnetni prekidač struje (2 kom)
-  fotočelije 24 V (1 par)
-  signalno svijetlo 24V (1 kom)
-  četiri-kanalni daljinski upravljač (2 kom)
-  antena za prijam signala (1kom)


Sastav pogona krilnih vrata na električki pogon

Sastoji se od elektromehaničkog pogona za upravljanje krilnih dvorišnih vrata. Sadrži elektronsku kontrolnu jedinicu i prijemnik za radio-frekvencijsko upravljanje. Djeluje uz pomoć električke energije iz mreže, a tijekom nestanka struje postoji mogućnost rada uz pomoć baterije. U izvanrednim slučajevima moguće je deblokirati motor koristeći posebni ključ i vrata otvoriti ručno.

PREDNOSTI

1. Zbog priključka na niski napon (24 V) automatika je za korisnika sigurnija od automatike koja radi na 230 V.
2. Ako klizna vrata za vrijeme otvaranja ili zatvaranja nalete na prepreku, automatika nju otkriva i vrata se odmaknu od prepreke (zaštita u obje smjere).
3. Automatika nam pruža mogućnost osobnog prelazka. To znači da možemo otvoriti jedno (kraće) krilo krilnih vrata kao osobni prelazak pomoću daljinskog upravljača ili tipke šifratora.
4. 24 V automatika omogućuje nam da na želju kupca instaliramo bateriju. Dakle, čak i u vremenu kada u mreži nema struje, vrata rade nesmetano.
5. Jer je automatika pod naponom samo kada radi (obavlja posao), smanjuje se mogućnost udara munje.
6. Fotoćelije omogućuju podešavanje vertikalno i horizontalno.
7. Montažu izvodi za to ovlašteni i obučeni monter.
8. Rezervni dijelovi i servis zajamčeni.
9. Jamstvo 12 ili 24 mjeseci.


Osnovni paket pogona sa serijskim brojem proizvođača
- 1x pogonska ruka sa motorom 24 V (lijeva ili desna) u slučaju jednokrilnih vrata
- 2x pogonske ruke sa motorom 24 V (1x lijeva i 1x desna) u slučaju dvokrilnih vrata
- ormarić sa kontrolnom pločom (1 kom)
- fotočelije 24 V (1 par)
- signalno svijetlo 24V (1 kom)
- četiri-kanalni daljinski upravljač (2 kom)
- antena za prijam signala (1kom)

MODELI

KLIZNA SAMONOSIVA VRATA
DVOKRILNA VRATA
JEDNOKRILNA VRATA
VRATA ZA PJEŠAKE

samonosiva klizna vrata		klizna pokretna vrata
klizna segmentna pokretna vrata                       video		klizna teleskopska pokretna vrata                     video
dvokrilna vrata                                                   video		dvokrilna sklopiva vrata                                      video
jednokrilna vrata ili vrata za pješake		jednokrilna sklopiva vrata

KLIZNA VRATA – za posebne zahtjeve:
-  samonosiva klizna vrata sa kraćim nosivim stražnjim dijelom - L je 55 cm
-  samonosiva klizna vrata sa kraćim nosivim stražnjim dijelom - L je 80 cm
-  samonosiva klizna vrata na električki pogon izrađena pod kutem do 7°
-  klizna pokretna vrata
-  klizna segmentna pokretna vrata
-  klizna teleskopska pokretna vrata

DVOKRILNA VRATA – za posebne zahtjeve:
-  dvokrilna vrata koja se otvaraju u brdo
-  dvokrilna vrata bez podnog naslona krila vrata
-  dvokrilna sklopiva vrata
-  dvokrilna vrata, lijevo krilo kraće
-  dvokrilna vrata, desno krilo kraće

JEDNOKRILNA VRATA – za posebne zahtjeve:
-  jednokrilna vrata koja se otvaraju u brdo
-  jednokrilna sklopiva vrata

NAČIN OTVARANJA DVORIŠNIH VRATA:
-  na ručni pogon
-  na električki pogon

Automatsko otvaranje, zatvaranje postižemo na slijedeće moguće načine:
-  pritiskom na tipku frekvencijskog daljinskog upravljača
-  pomoću unosa četveroznamenkastog kodnog broja na šifrator
-  zvanjem preko mobilnog telefona - GSM komunikator
-  pomoću tipke (uključenje - prekid)
-  ključem preko mehaničke brave
-  približavanjem magnetne kartice na magnetni prekidač
-  pomoću vremenskog programatora kojeg prethodno podesimo na željeno vrijeme
-  pomoću uređaja za čitanje otiska prstiju
Nudimo i mogućnost ručnog (mehaničkog) otvaranja vrata sa priloženim ključevima (vidi upute za korištenje vrata).

NAČIN OTKLJUČAVANJA VRATA ZA PJEŠAKE:
-  ručni pogon – otključavanje sa mehaničkom bravom
-  ručni pogon – otključavanje sa električkom impulznom bravom

NASLON VRATA ZA PJEŠAKE:
-  naslon sa električkim graničnikom kratki (standard), dugi (uz doplatu)
-  naslon sa mehaničkim graničnikom kratki (standard), dugi (uz doplatu)
Objašnjenje: dugi graničnik je duž cijele dužine vertikale vrata

ZAHTJEVI ZA NARUDŽBU
Relevantan izbor vrata mora od strane proizvođača preporučiti ovlašteni prodavač ili monter.
Kod izbora vrata uzima se u obzir želja naručitelja i vrsta terena uzimajući u obzir opterećenje vjetrom i vlastitom težinom vrata.
Izbor odgovarajućih vrata i njihova specifikacija provodi se odmah nakon dogovora o tome gdje će vrata biti instalirana i na koji način, uzimajući u obzir sljedeće  parametre: sigurnost i zdravlje ljudi, zaštitu okoliša, jednostavnost korištenja, frekvencija rada, količinu i frekvenciju održavanja.
Nakon izbora i narudžbe odgovarajućih vrata za kupca izrađujemo nacrt izgradnje i električki nacrt.

SIGURNOST

U razvoju samonosivih kliznih vrata pratili smo zahtjeve evropskog standarda EN 13241-1: 2003+A1: 2011, broj izvještaja o ispitivanju ZAG/P 0608/11-630-1, SIQ/T 212-0181/10.

PREDNOSTI – sigurnosne:

SLIKA 1 – Gornji vodeći profil vrata namjerno je dizajniran na način kako bi se izbjegle moguće ozljede na rukama.

SLIKA 2 – Profil za namještanje zupčaste letve pogona vrata namjerno je osmišljen kako bi se izbjegle moguće ozljede.

SLIKA 3 – Donji vodeći profil vrata namjerno je dizajniran na način kako bi se izbjegle moguće ozljede na rukama.
Metalna vrata od aluminija su tri puta lakša od metalnih željeznih vrata, što je posebno važno za ručno otvaranje vrata, a jednako i za električka, jer je motor tri puta manje opterećen.
U slučaju vrata na električki pogon vrata zbog sigurnosti pokreće 24V automatika, koja ima kao dopunu mogućnost instaliranja baterije u slučaju nestanka struje.

PREDNOSTI – tehničke:

SLIKA 4 – Donji vodeći profil visine 12 cm i vodeći kotači promjera 8 cm dizajnirani su kako bi omogućali međusobni kontakt duž cijele dužine vrata i time mirno kotrljanje po cijelom putu otvaranja i zatvaranja.

SLIKA 5 – Gornji vodeći profil širine 5 cm i oležajni vodeći kotači promjera 4 cm dizajnirani su kako bi omogućali međusobni kontakt duž cijele dužine vrata i time mirno kotrljanje po cijelom putu otvaranja i zatvaranja vrata.
Omjer visine donjeg vodećeg profila 12 cm, donjih vodećih kotača 8 cm i težina vrata omogućuju nam minimalno opterećenje vrata, a time dugotrajnost vrata i niske troškove održavanja.

SLIKA 6 – Prikaz kotrljanja kliznih vrata

U razvoju krilnih vrata pratili smo zahtjeve europskog standarda EN 13241-1: 2003+A1: 2011, broj izvještaja o ispitivanju ZAG/P 0608/11-630-2, SIQ/T 212-0182/10.

PREDNOSTI – sigurnosne:

SLIKA 7 – odmicanje kvake do graničnika vrata (vrijedi za vrata linije V-line); BRAVA je u potpunosti izrađena od nehrđajućih materijala

SLIKA 8 – kvaka (vrijedi za vrata linije H-line i P-line); BRAVA je u potpunosti izrađena od nehrđajućih materijala

PREDNOSTI – tehničke:

SLIKA 9 – 3D PANT. (podesiv gore-dolje, napred-nazad, lijevo-desno)

SLIKA 10 – NASLON SA ELEKTRIČKIM GRANIČNIKOM KRATKI (u potpunosti izrađen od nehrđajućih materijala)

SLIKA 11 – NASLON SA MEHANIČKIM GRANIČNIKOM KRATKI (u potpunosti izrađen od nehrđajućih materijala)

SLIKA 12 – PODNI GRANIČNIK ZA AUTOMATSKA VRATA (u potpunosti izrađen od nehrđajućih materijala)

SLIKA 13 – PODNI GRANIČNIK ZA MEHANIČKA VRATA (u potpunosti izrađen od nehrđajućih materijala)

OSTALI UVJETI - VRATA
Investitor provodi građevinske i električko instalacijske radove prema nacrtu proizvođača vrata u skladu s EN-13241-1+A1:2011.

STANDARDI
Tvrtka Mastnak OGRAJNI SISTEMI je prva tvrtka među slovenskim proizvođačima dvorišnih vrata koja je u skladu s Direktivom o građevinskim proizvodima EU stekla europsko tehničko suglasje, koje je osnova za označavanje dvorišnih vrata s oznakom CE.
Certifikat o sukladnosti (CE oznaka) vam osigurava da su ispunjene sve bitne zahtjeve za sigurnost, zdravlje i zaštitu okoliša, propisane europskim propisima.

CE oznaka označava licencu za proizvodnju i prodaju proizvoda na tržištu diljem cijele EU.
